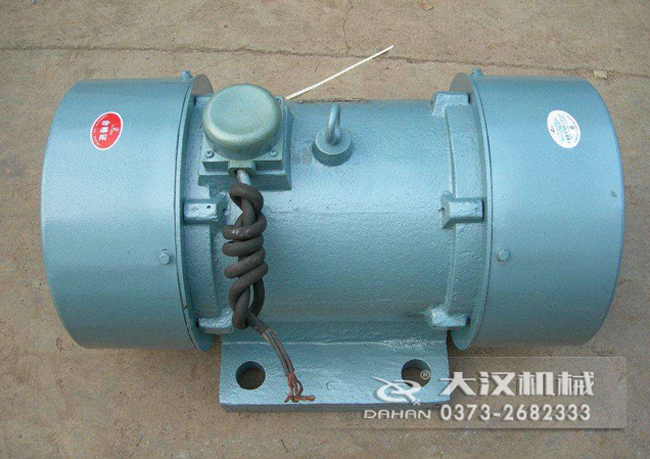

TZDC振動電機是在TZD振動電機基礎上進行優化改進而形成的，對整機的振動力進行加強，對大型振動電機的安裝孔增加，由普通的四個增加為六個。并對兩端偏心塊和轉速進行詳細配比優化，充分改進了該機的使用效果。TZDC振動電機出廠時兩端偏心塊重疊，此時為大振動力，用戶可以方便的調節。本系列振動電機為三相380V 50HZ異步電動機，封閉自冷式、臥式安裝。
TZDC系列振動電機是各類振動機械的激振源。廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、水泥等行業中，如振動給料機、振動篩、振動給料斗、振動烘干機、礦用振動篩、振動放礦機、振動落砂機、振動輸送機等設備。
TZDC系列振動電機在設計時突出了安裝時的緊固性，對激振力大的型號采用6孔緊固，很好的克服了振動電機在使用中容易松動的弊病。

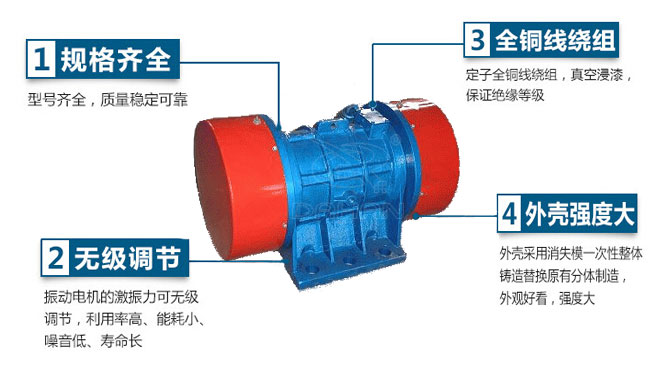

①激振力與出力配合適當；激振力大；機體強度大；噪音低。
②可按照不同的用途選擇振動頻率和振幅。
③全封閉結構，可在無防爆要求的粉塵條件下工作。
④可根據振動電機的安裝方式改變激振力的方向.
⑤只須調整偏心塊的夾角，就可無級調整激振力。
⑥維護保養簡便。
⑦規格齊全，能滿足各類振動機械的工作需要。
1、額 定 電 壓：380V
2、額 定 頻 率：50HZ
3、防 護 等 級：IP55
4、允許環境溫度：-20℃--40℃
5、工 作 制：連續
也可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等。
|
振動電機型號 |
激振力 （KN） |
額定功率 （KW） |
額定電流 （A） |
重量 （Kg） |
|
TZD11-2C |
1.5 | 0.15 | 0.5 | 19 |
|
TZD12-2C |
2.5 | 0.25 | 0.75 | 23 |
|
TZD12-4C |
2.5 | 0.1 | 0.3 | 27 |
|
TZD21-2C |
5 | 0.4 | 1.14 | 37 |
|
TZD21-4C |
5 | 0.2 | 0.6 | 42 |
|
TZD21-6C |
5 | 0.75 | 2.3 | 48 |
|
TZD31-2C |
8 | 0.75 | 2.5 | 54 |
|
TZD31-4C |
8 | 0.4 | 1.5 | 65 |
|
TZD31-6C |
10 | 0.75 | 2.3 | 80 |
|
TZD41-2C |
16 | 1.5 | 2.3 | 91 |
|
TZD41-4C |
16 | 0.75 | 2.1 | 127 |
|
TZD41-6C |
20 | 1.5 | 3.9 | 155 |
|
TZD51-4C |
32 | 1.5 | 3.5 | 188 |
|
TZD51-6C |
30 | 2.2 | 5.5 | 217 |
|
TZD51-8C |
30 | 2.2 | 6.1 | 245 |
|
TZD52-6C |
40 | 3 | 6.3 | 234 |
|
TZD61-4C |
50 | 2.2 | 5 | 300 |
|
TZD61-6C |
50 | 3.7 | 9.1 | 303 |
|
TZD61-8C |
50 | 3.7 | 9.1 | 350 |
|
TZD71-6C |
75 | 5.5 | 15 | 450 |
|
TZD72-6C |
90 | 5.5 | 15 | 470 |
|
TZD71-8C |
75 | 5.5 | 11.6 | 500 |
|
TZD81-6C |
125 | 10 | 25 | 810 |
|
TZD81-8C |
125 | 10 | 24.2 | 830 |
|
TZD82-6C |
140 | 12 | 28.5 | 830 |
|
振動電機型號 |

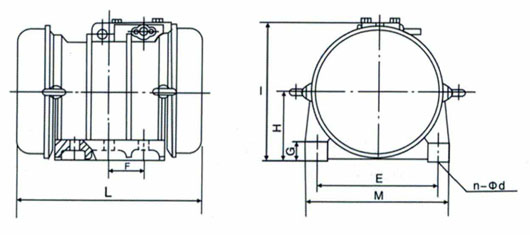

安裝尺寸（mm） |
外形尺寸（mm） | ||||||||
|
E |
F | n | Φd | G | H | I | L | M | N | |
|
TZD11-2C |
180 | 135 | 4 | 11 | 20 | 85 | 196 | 354 | 214 | 178 |
|
TZD12-2C |
180 | 150 | 4 | 13 | 20 | 85 | 196 | 354 | 214 | 178 |
|
TZD12-4C |
180 |
150 | 4 | 13 | 20 | 85 | 196 | 354 | 214 | 178 |
|
TZD21-2C |
220 | 196 | 4 | 15 | 20 | 95 | 218 | 393 | 260 | 206 |
|
TZD21-4C |
220 | 176 | 4 | 15 | 20 | 95 | 218 | 417 | 260 | 206 |
|
TZD21-6C |
220 | 176 | 4 | 15 | 20 | 95 | 218 | 521 | 260 | 206 |
|
TZD31-2C |
236 | 179 | 4 | 19 | 25 | 140 | 276 | 441 | 290 | 225 |
|
TZD31-4C |
236 | 179 | 4 | 19 | 25 | 140 | 276 | 464 | 290 | 225 |
|
TZD31-6C |
236 | 179 | 4 | 19 | 25 | 140 | 276 | 476 | 290 | 225 |
|
TZD41-2C |
270 | 224 | 6 | 21 | 30 | 170 | 350 | 620 | 340 | 300 |
|
TZD41-4C |
270 | 224 | 6 | 21 | 30 | 170 | 35 | 616 | 340 | 300 |
|
TZD41-6C |
270 | 224 | 6 | 21 | 30 | 170 | 350 | 602 | 340 | 300 |
|
TZD51-4C |
340 | 230 | 6 | 31 | 40 | 190 | 400 | 650 | 420 | 310 |
|
TZD51-6C |
340 | 230 | 6 | 31 | 40 | 190 | 400 | 650 | 420 | 310 |
|
TZD51-8C |
340 | 230 | 6 | 31 | 40 | 190 | 400 | 650 | 420 | 310 |
|
TZD52-6C |
340 | 230 | 6 | 31 | 40 | 190 | 400 | 650 | 420 | 310 |
|
TZD61-4C |
390 | 222 | 6 | 37 | 50 | 225 | 455 | 710 | 480 | 344 |
|
TZD61-6C |
390 | 222 | 6 | 37 | 50 | 225 | 455 | 710 | 480 | 344 |
|
TZD61-8C |
390 | 222 | 6 | 37 | 50 | 225 | 455 | 748 | 480 | 344 |
|
TZD71-6C |
440 | 248 | 6 | 37 | 50 | 240 | 502 | 770 | 520 | 400 |
|
TZD72-6C |
440 | 248 | 6 | 37 | 50 | 240 | 502 | 770 | 520 | 400 |
|
TZD71-8C |
440 | 248 | 6 | 37 | 50 | 240 | 502 | 770 | 520 | 400 |
|
TZD81-6C |
480 | 360 | 6 | 43 | 65 | 280 | 560 | 1078 | 620 | 530 |
|
TZD81-8C |
480 | 360 | 6 | 43 | 65 | 280 | 560 | 1078 | 620 | 530 |
|
TZD82-6C |
480 | 360 | 6 | 43 | 65 | 280 | 560 | 1100 | 620 | 530 |
